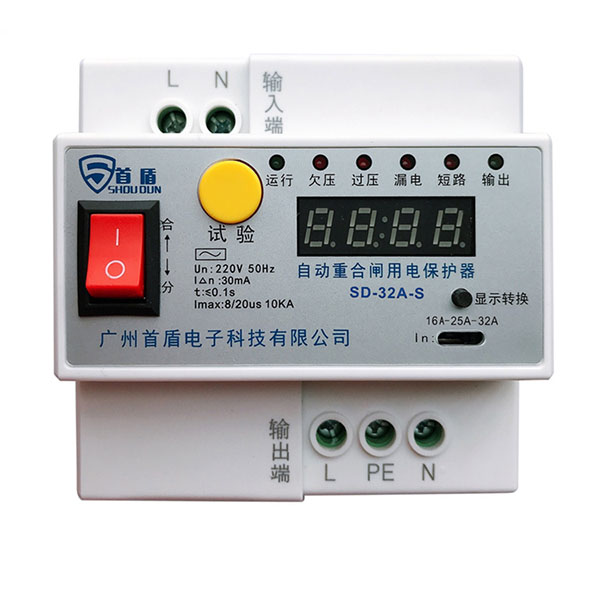

自动重合闸用电保护器32A-S

SD系列普通型自动重合闸是利用机械自动化原理,结合现代电子技术研制成功的新一代高科技安全用电产品,具有过电压、欠电压、过流/短路、漏电等主要电气故障的保护功能,并具有电压和跳闸次数显示,故障识别、故障指示、合闸前电压检测、故障检测、过载延时、自动重合闸、远程监控、在线修改参数及软件

在线咨询服务热线
15999983900


      SD系列普通型自动重合闸是利用机械自动化原理,结合现代电子技术研制成功的新一代高科技安全用电产品,具有过电压、欠电压、过流/短路、漏电等主要电气故障的保护功能,并具有电压和跳闸次数显示,故障识别、故障指示、合闸前电压检测、故障检测、过载延时、自动重合闸、远程监控、在线修改参数及软件升级等功能。防雷型自动重合闸具有现有漏电保护开关/空气开关的所有功能,并引入了大型专业设备的“自动重合闸”功能,在性能及可靠性方面也有大幅度的提高。

SD系列普通型自动重合闸通过MCU控制主开关闭合前,对供电电压、设备漏电或负载短路故障进行检测。在运行过程中,能对供电电压和过载、短路、漏电等故障进行跟踪检测,在出现故障时及时切断电源,使用电更为安全可靠;同时通过附设的一组指示灯、数码管和按钮,能显示故障情况,现场电压值,跳闸次数等,为线路检修提供方便。

产品用途

      广泛地应用于各种环境下的无人值守设备的用电保护或用电防火安全要求高的场合,如移动通信基站、小灵通基站、卫星地面接收站、微波转发站、程控交换机网络交换机、宽带网络交换机、光端机、通信分接点、通信交换机、信号放大器、电子监控、有线电视放大器、环保系统大气监测站、气象遥测站、能源管道遥

      测站、安全防火要求较高的场所等。

产品功能

      1.短路保护:

      自动重合闸在电流大于额定电流的3倍时,自动重合闸用电保护器0.1秒内断开并显示短路跳闸次数,保证设备的安全性

      2.漏电保护:

      线路发生15~30mA的漏电时,自动重合闸在0.1秒内断开。(漏电不动作电流:15mA漏电动作电流:30mA)

      3.过流/载保护:

      电流大于额定电流1.15倍时,自动重合闸将此电流的持续时间和大小;如果持续时间超过3秒,或期间大于3倍额定电流,自动重合闸即断开实施保护。

      4.过压保护:

      供电电压高于280V士10V时,自动重合闸断开。电压降回正常后,自动重合闸自动合闸通电。

      5.欠压保护:

      供电电压低于150V士10V时,自动重合闸断开。电压回升正常后,开关自动合闸,通电运行状态正常。

      6.合闸前检测:

      自动重合闸在合闸前对线路电压进行检测,当供电电压异常过压、过压情况时,将封锁合闸并报警;故障未经排除,则无法合闸通电。当故障排除时,开关将自动合闸通电。

      7.自动重合闸特性:(可调试)线路发生瞬间漏电或瞬间冲击(如雷电\插座跳火等)而可能有危险时,自动重合闸立即断开,故障过后,线路如是安全,自动重合闸保护开关会自动重新合闸通电。合闸次数为无限次,重复合闸时间分别为30秒、1分钟、2分钟、5分钟、30分钟、60分钟至无限次。

      8.自动重合闸防雷特性:

      自动重合闸防雷部分按C级防雷(T2试验)要求设计的限压型电涌保护,可用于电源系统负载设备端的第二级防雷防护,有效防止低压用电设备遭受雷电过压的侵入和操作过电压的干扰,安装LPZ0B-1或更高的界面。

      防雷性能特点:

      a.采用标准的组合器件;b.通流能力强,最大达10KV;c.限制电压低,残压小于1.5KV;d.响应时间快,,小于25纳秒;e.双重脱扣装置,可靠的自身保护。

      9.手动通断性能:

      9.1、手动按下试验按键漏电时,零线与火线应同时断开,无输出。

      30秒自动合闸,自动重合闸用电保护器状态正常。

      9.2、手动关闭电源开关后,两路继电器同时断开,无输出。通断动作时间少于0.1秒。重新起动开关电源,两路同时

      输出。自动重合闸状态正常.

      10.电气强度:施加1500V、5Hz、5mA、1S下列部位,无闪络击穿现象。

产品安装

      (1)将本开关安装于主机箱内,避免直接雨淋、日晒。

      (2)装重合闸接在断路器或闸刀开关的下方,电源输入端,负载接输出端。

      (3)如果重合闸上电源3到5秒后,红色指示灯亮,表明有相应故障,此时应检查相应线路。

      (4)按重合闸面板标识接入单相电源,特别请注意输入与输出不能接反。

      (5)自动重合闸在安装时需注意不要反相,错相。
